Κεφάλαιο 3: Οπισθοανακλαστικά υλικά για πινακίδες σήμανσης

3.1. Πεδίο εφαρμογής

Τα οπισθοανακλαστικά υλικά και οι ελάχιστες φωτοτεχνικές απαιτήσεις τους που αναφέρονται στην παρούσα προδιαγραφή, ισχύουν για πινακίδες σήμανσης αυτοκινητοδρόμου.

3.2. Τύποι οπισθοανακλαστικών υλικών

Οι πινακίδες σήμανσης σε αυτοκινητόδρομους πρέπει να είναι πλήρως αντανακλαστικές και οι χρησιμοποιούμενες οπισθοανακλαστικές μεμβράνες να είναι υψηλής αντανακλαστικότητας, τύπου 2. Δεν επιτρέπεται η χρήση ανακλαστήρων σε μελανά βέλη και χαρακτήρες.

Οι οπισθοανακλαστικές μεμβράνες τύπου 2 πρέπει να αναγνωρίζονται από τη χαρακτηριστική τους δομή (κυψελωτή δομή), να έχουν διάρκεια ζωής τουλάχιστον δέκα ετών και να ανταποκρίνονται στις απαιτήσεις της παρούσας προδιαγραφής.

Η χρήση αντανακλαστικών μεμβρανών υψηλότερης αντανακλαστικότητας από τις μεμβράνες τύπου 2 είναι επιθυμητή σε πινακίδες αναρτημένες σε προβόλους ή γέφυρες σήμανσης.

3.3. Ελάχιστες φωτοτεχνικές απαιτήσεις

Οι ελάχιστες φωτοτεχνικές απαιτήσεις στα ανακλαστικά υλικά για πινακίδες σήμανσης αυτοκινητοδρόμων καθορίζονται από την ελάχιστη τιμή ειδικού συντελεστή οπισθοανάκλασης R', σύμφωνα με τα ισχύοντα (βλέπε (ΦΕΚ 953/Β/1997)).

Η οπισθοανάκλαση των ανακλαστικών υλικών πρέπει να εμφανίζει συμμετρία περιστροφής.

3.4. Γωνίες

3.4.1. Γωνία παρατήρησης

Η γωνία παρατήρησης α είναι η γωνία που περιέχεται μεταξύ των ευθειών που σχηματίζονται από την προσπίπτουσα φωτεινή ακτίνα επί της ανακλαστικής επιφάνειας και την ανακλώμενη φωτεινή ακτίνα.

3.4.2. Γωνία πρόσπτωσης

Η γωνία πρόσπτωσης β είναι η γωνία που περιέχεται μεταξύ της φωτεινής ακτίνας που προσπίπτει επί της ανακλαστικής επιφάνειας σε κάποιο σημείο και της καθέτου επί της επιφάνειας στο ίδιο σημείο.

Η γωνία πρόσπτωσης β περιγράφεται με δύο κάθετες μεταξύ τους συνιστώσες, από τις οποίες η κάθετη συνιστώσα χαρακτηρίζεται με βV και η οριζόντια συνιστώσα με βΗ.

Σημείωση: Το σύστημα συντεταγμένων που έχει επιλεγεί αναφέρεται στο χώρο.

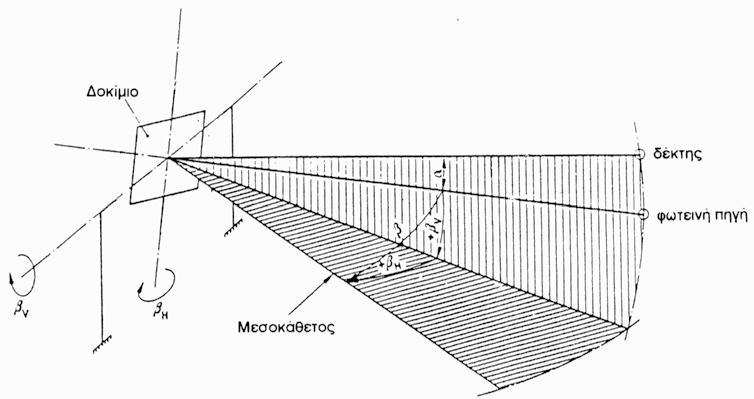

Σχήμα 2: Διάταξη μέτρησης
