Οι τιμές έκθεσης που σχετίζονται με βιολογικές επιπτώσεις εκ της οπτικής ακτινοβολίας δύνανται να προσδιοριστούν βάσει των παρακάτω τύπων. Οι χρησιμοποιητέοι τύποι εξαρτώνται από το μήκος κύματος και τη διάρκεια έκθεσης σε ακτινοβολία που εκπέμπεται από την πηγή, τα δε αποτελέσματα θα πρέπει να συγκρίνονται με τις αντίστοιχες οριακές τιμές έκθεσης που περιλαμβάνονται στους πίνακες 2.2 έως 2.4. Για μια δεδομένη πηγή οπτικής ακτινοβολίας λέιζερ μπορεί να έχουν έννοια περισσότερες της μιας τιμές έκθεσης και αντίστοιχες οριακές τιμές έκθεσης.

Οι συντελεστές που υπεισέρχονται στους υπολογισμούς των πινάκων 2.2 - 2.4 έχουν καταχωρηθεί στον πίνακα 2.5, οι δε διορθώσεις για επαναλαμβανόμενη έκθεση στον πίνακα 2.6.

Eqn651 (J m-2)

Σημειώσεις:

d P ισχύς Εκφράζεται σε βατ (W).

d A επιφάνεια Εκφράζεται σε τετραγωνικά μέτρα (m2);

E (t), E ακτινοβολισμός ή πυκνότητα ισχύος: η ισχύς ακτινοβολίας που προσπίπτει πάνω σε μια επιφάνεια, ανά μονάδα επιφανείας, συνήθως εκφραζόμενη σε βατ ανά τετραγωνικό μέτρο [W m-2]. Οι τιμές των E(t), Ε προέρχονται από μετρήσεις ή μπορεί να παρέχονται από τον κατασκευαστή του εξοπλισμού.

H έκθεση σε ακτινοβολία, το ολοκλήρωμα χρόνου του ακτινοβολισμού. Εκφράζεται σε joule ανά τετραγωνικό μέτρο (J m-2);

t χρόνος, διάρκεια της έκθεσης Εκφράζεται σε δευτερόλεπτα (s).

λ μήκος κύματος Εκφράζεται σε νανόμετρα (nm).

γ περιοριστική γωνία κώνου οπτικού πεδίου μέτρησης Εκφράζεται σε χιλιοστά του ακτινίου (m rad).

γM οπτικό πεδίο μέτρησης Εκφράζεται σε χιλιοστά του ακτινίου (m rad).

α γωνιακή υποτέμνουσα παρατηρούμενης πηγής Εκφράζεται σε χιλιοστά του ακτινίου (m rad).

περιοριστικό άνοιγμα: η κυκλική επιφάνεια επί της οποίας προσδιορίζεται ο μέσος όρος του ακτινοβολισμού και της έκθεσης σε ακτινοβολία.

G ολοκληρωμένη ακτινοβόληση: το ολοκλήρωμα της ακτινοβόλησης για δεδομένη διάρκεια έκθεσης. Εκφράζεται ως ενέργεια ακτινοβολίας ανά μονάδα ακτινοβολούσας επιφανείας ανά μονάδα στερεάς γωνίας εκπομπής, σε joule ανά τετραγωνικό μέτρο ανά στερακτίνιο (J m-2 sr -1).

Πίνακας 2.1: Κίνδυνοι εκ της ακτινοβολίας

Μήκος κύματος λ (nm)	Περιοχή ακτινοβολίας	Επηρεαζόμενο όργανο	Κίνδυνος	Πίνακας οριακών τιμών έκθεσης
180 έως 400	UV	οφθαλμός	φωτοχημική βλάβη και θερμική βλάβη	2.2, 2.3
180 έως 400	UV	δέρμα	ερύθημα	2.4
400 έως 700	Ορατή ακτινοβολία	οφθαλμός	βλάβη του αμφιβληστροειδούς	2.2
400 έως 600	Ορατή ακτινοβολία	οφθαλμός	φωτοχημική βλάβη	2.3
400 έως 700	Ορατή ακτινοβολία	δέρμα	θερμική βλάβη	2.4
700 έως 1 400	IRA	οφθαλμός	θερμική βλάβη	2.2, 2.3
700 έως 1 400	IRA	δέρμα	θερμική βλάβη	2.4
1 400 έως 2 600	IRB	οφθαλμός	θερμική βλάβη	2.2
2 600 έως 106	IRC	οφθαλμός	θερμική βλάβη	2.2
1 400 έως 106	IRB, IRC	οφθαλμός	θερμική βλάβη	2.3
1 400 έως 106	IRB, IRC	δέρμα	θερμική βλάβη	2.4

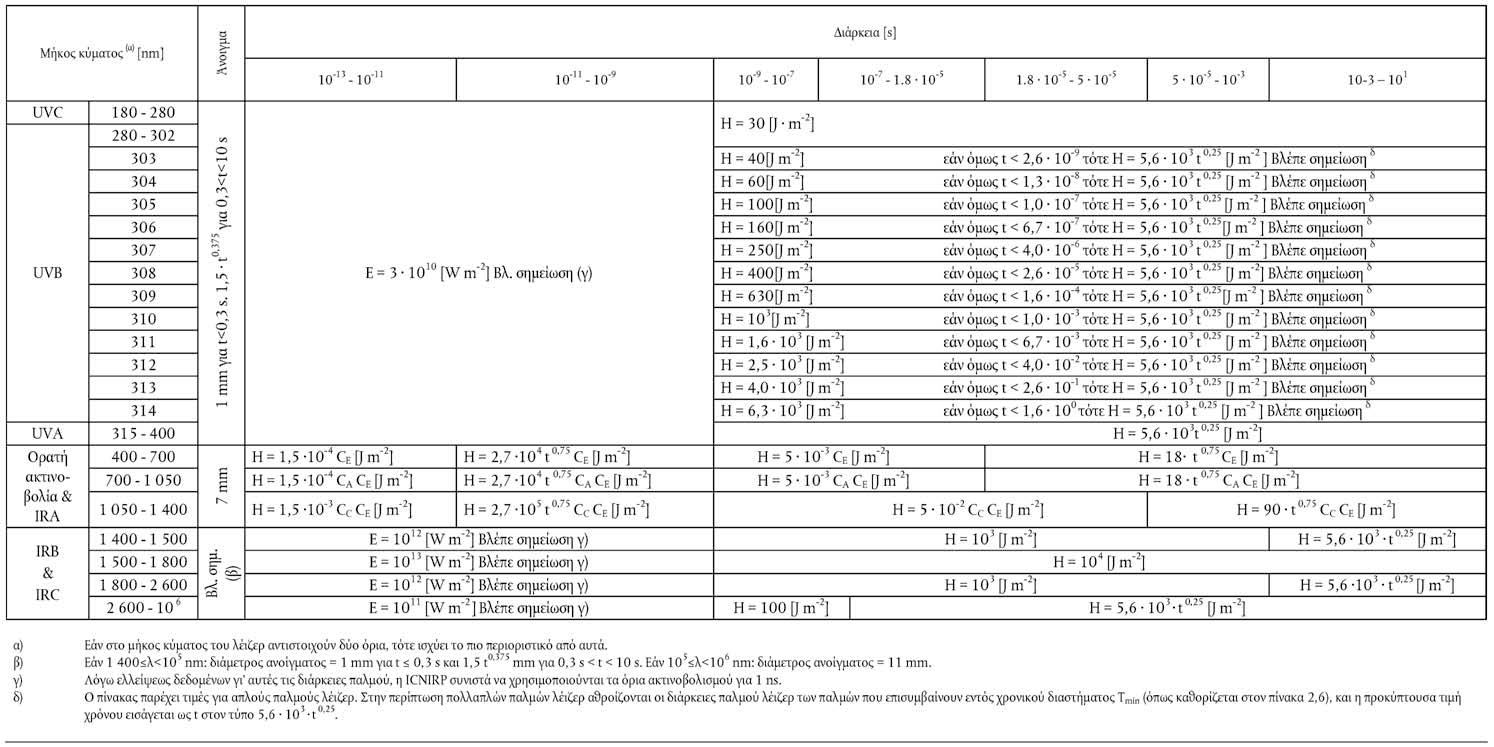

Πίνακας 2.2: Οριακές τιμές έκθεσης για την έκθεση του οφθαλμού σε ακτινοβολία λέιζερ - Βραχεία διάρκεια έκθεσης < 10 s

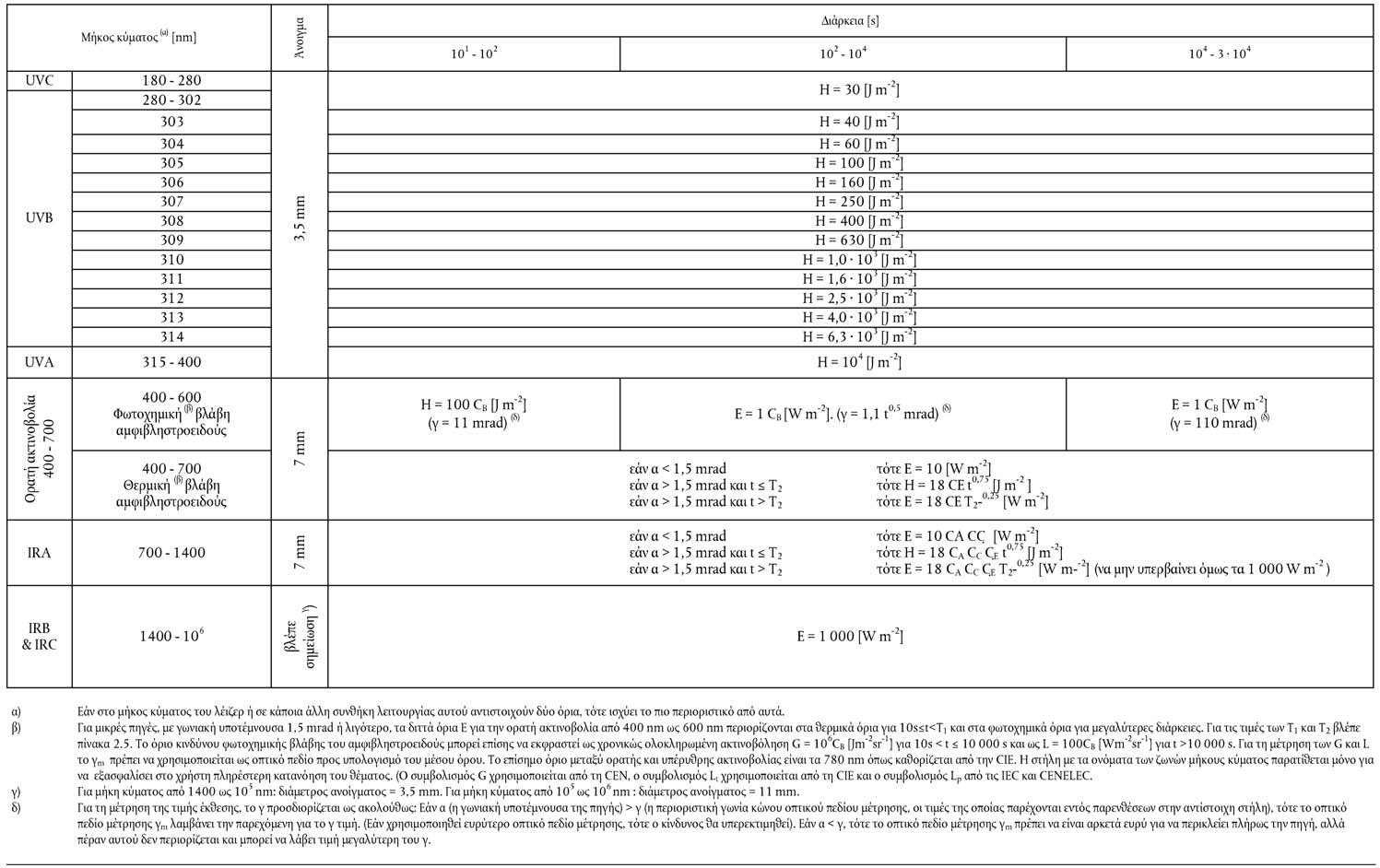

Πίνακας 2.3: Οριακές τιμές έκθεσης για την έκθεση του οφθαλμού σε ακτινοβολία λέιζερ - Μακρά διάρκεια έκθεσης ≥ 10 s

pd.82.10.1

pd.82.10.2

Πίνακας 2.4: Οριακές τιμές έκθεσης για την έκθεση του δέρματος σε ακτινοβολία λέιζερ

Μήκος κύματος a) (nm)		Άνοιγμα	Διάρκεια (s)
			< 10-9	10-9 - 10-7	10-7 - 10-3	10-3 - 101	101 - 103	103 - 3 x 104
UV (Α, Β, C)	180 - 400	3.5 mm	Ε = 3 1010 (W/m2)	ισχύουν οι ίδιες οριακές τιμές έκθεσης όπως για την έκθεση του οφθαλμού
Ορατή ακτινοβολία & IRA	400-700	3.5 mm	Ε = 2 1011 (W/m2)	Η=200 CA (J m-2)	Η=1.1 104 CA t0.25 (J m-2)		E=2 103 CA (J m-2)
	700 - 1 400		Ε = 2 1011 CA (W/m2)
IRB & IRC	1 400-1 500		Ε = 1012 (W/m2)	ισχύουν οι ίδιες οριακές τιμές έκθεσης όπως για την έκθεση του οφθαλμού
	I 500- 1 800		Ε = 1013 (W/m2)
	1 800-2 600		Ε = 1012 (W/m2)
	2 600-ΙΟ'		Ε = 1011 (W/m2)
α) Εάν στο μήκος κάματος του λέιζερ ή σε κάποια άλλη συνθήκη λειτουργίας αυτού αντιστοιχούν δύο όρια, τότε ισχύει το πιο περιοριστικά από αυτά.

Πίνακας 2.5: Χρησιμοποιούμενοι συντελεστές διόρθωσης και άλλες παράμετροι υπολογισμού

Παράμετρος όπως αναφέρεται στην ICNIRP	Ισχύουσα φασματική περιοχή (nm)	Τιμή
CA	λ < 700	CA = 1,0
	700 - 1 050	CA = 10 0,002 (λ - 700)
	1 050 - 1 400	CA = 5,0
CB	400 - 450	CB = 1,0
CB	450 - 700	CB = 10 0,02 (λ- 450)
CC	700 - 1 150	CC = 1,0
	1 150 - 1 200	CC = 10 0,018(λ -1 150)
	1 200 - 1 400	CC = 8,0
Τ1	λ < 450	Τ1 = 10 s
	450 - 500	Τ1 = 10 x [10 0.02 (λ - 450)]s
	λ > 500	Τ1 = 100 s
Παράμετρος όπως αναφέρεται στην ICNIRP	Ισχύει για βιολογικό αποτέλεσμα	Τιμή
	όλα τα θερμικά αποτελέσματα	aMIN = 1,5 m rad
Παράμετρος όπως αναφέρεται στην ICNIRP	Ισχύουσα περιοχή γωνιών (m rad)	Τιμή
CE	α < αMIN	CΕ = 1,0
	αMIN < α < 100	CΕ = α / αMIN
	α > 100	CΕ = α2 / (αMIN x αMAX) m rad όπου αMAX = 100 m rad
Τ2	α < 1,5	Τ2 = 10 s
	1,5 < α < 100	Τ2 = 10 x [10 (α - 1.5) / 98.5] s
	α > 100	Τ2 = 100 s
Παράμετρος όπως αναφέρεται στην ICNIRP	Ισχύουσα περιοχή διάρκειας έκθεσης (s)	Τιμή
γ	t ≤ 100	γ = 11 [m rad]
	100 < t < 104	γ = 11 t0,5 [m rad]
	t > 104	γ = 110 [m rad]

Πίνακας 2.6: Διορθώσεις για επαναλαμβανόμενη έκθεση

Σε όλες τις περιπτώσεις επαναλαμβανόμενης έκθεσης που προέρχεται από συστήματα λέιζερ επαναληπτικών παλμών ή από συστήματα λέιζερ σάρωσης θα πρέπει να εφαρμόζονται οι εξής τρεις γενικοί κανόνες:

1. Η έκθεση που προέρχεται από ένα μόνον παλμό μιας παλμοσειράς δεν πρέπει να υπερβαίνει την οριακή τιμή έκθεσης που ισχύει για ένα μόνον παλμό ίσης διάρκειας.

2. Η έκθεση που προέρχεται από κάθε ομάδα παλμών (ή υποομάδα παλμών μιας παλμοσειράς) που εκπέμπονται εντός χρονικού διαστήματος t δεν πρέπει να υπερβαίνει την οριακή τιμή έκθεσης που ισχύει για χρονικό διάστημα t.

3. Η έκθεση που προέρχεται από ένα μόνον παλμό εντός μιας ομάδας παλμών δεν πρέπει να υπερβαίνει την οριακή τιμή έκθεσης που ισχύει για ένα μόνον παλμό πολλαπλασιασμένη επί ένα συντελεστή αθροιστικής θερμικής διόρθωσης Cp = N - 0,25, όπου N είναι ο αριθμός των παλμών. Ο κανόνας αυτός ισχύει μόνον για τις οριακές τιμές έκθεσης που αποσκοπούν στην προστασία από θερμική βλάβη, όπου όλοι οι παλμοί που εκπέμπονται εντός χρονικού διαστήματος μικρότερου του TMIN λογίζονται σαν ένας και μόνον παλμός.

Παράμετρος	Ισχύουσα φασματική περιοχή (nm)	Τιμή
TMIN	315 <λ< 400	TMIN = 10 -9 s (= 1 ns)
	400 <λ< 1 050	TMIN = 18 x 10 -6 s (= 18 μs)
	1 050 <λ< 1 400	TMIN = 50 x 10 -6 s (= 50 μs)
	1 400 <λ< 1 500	TMIN = 10 -3 s (= 1 ms)
	1 500 <λ< 1 800	TMIN = 10 s
	1 800 <λ< 2 600	TMIN = 10 -3 s (= 1 ms)
	2 600 <λ< 10 6	TMIN = 10 -7 s (= 100 ns)
