1. Εφαρμοζόμενοι Τύποι Πινακίδων
Οι χρησιμοποιούμενοι τύποι πινακίδων περιγράφονται στα επόμενα για κάθε ζώνη της περιοχής του εργοταξίου, ενώ παράλληλα αυτοί παρουσιάζονται και στα Τυπικά Σχέδια (βλέπε Παράρτημα Γ) καθώς και στο Παράρτημα Β.
Ειδικά οι πινακίδες Π-75 όταν χρησιμοποιούνται θα τοποθετούνται με πύκνωση όπως ορίζεται στο Σχήμα Δ-1 που περιλαμβάνεται στο Παράρτημα Δ.
1.1. Ζώνη προειδοποίησης
Στη ζώνη αυτή χρησιμοποιούνται:
| • | οι πινακίδες προειδοποίησης για έργα επί της οδού Κ-20 |
| • | οι πινακίδες επιβολής ανώτατου ορίου ταχύτητας Ρ-32 |
η σταδιακή μείωση της ταχύτητας ανάλογα με το περιβάλλον της οδού γίνεται με βήματα:
- σε υπεραστικές και περιαστικές οδούς 20 km/h
- σε αστικές οδούς 10 km/h
| • | οι πληροφοριακές πινακίδες αλλαγής διατομής και ροής της κυκλοφορίας μορφής Π-69 και Π-70 (βλέπε Παράρτημα Β) |
| • | οι ρυθμιστικές πινακίδες, όταν απαιτούνται λόγω της μορφής της εργοταξιακής ζώνης (π.χ. απαγόρευση της προσπέρασης σε περίπτωση μείωσης του αριθμού των λωρίδων κυκλοφορίας σε μια λωρίδα ανά κατεύθυνση), συνοδευόμενες από τις απαραίτητες πρόσθετες πινακίδες, οι οποίες καθορίζουν την απόσταση που αρχίζουν τα έργα ή/και έχουν εφαρμογή οι ρυθμίσεις Ρ-30, Πρ-1 |
1.2. Ζώνη συναρμογής εισόδου
Σε αυτήν τοποθετούνται:
| • | οι πινακίδες προειδοποίησης για έργα επί της οδού Κ-20 |
| • | οι πινακίδες ορίου ταχύτητας που ισχύει σε όλο το μήκος της ζώνης του εργοταξίου Ρ-32 |
| • | οι πληροφοριακές πινακίδες οριοθέτησης του διαδρόμου κυκλοφορίας και καθοδήγησης πορείας (βλέπε Σχήμα 2.2-2) Π-75, Π-77, Π-78, Π-79 |
| • | ρυθμιστικές πινακίδες υπόδειξης της κατεύθυνσης προς τον εργοταξιακό διάδρομο κίνησης Ρ-52, Ρ-52)α, Ρ-52)δ |
Σε ιδιαίτερα δυσμενείς συναρμογές είναι δυνατόν να καθορίζεται μικρότερο όριο ταχύτητας μόνο για τη ζώνη συναρμογής εισόδου (αυτό να αποφεύγεται με κάθε τρόπο).
1.3. Ζώνη ελεύθερου χώρου
Τοποθετούνται ίδιες πινακίδες με εκείνες της ζώνης συναρμογής εισόδου.
Το όριο ταχύτητας (πινακίδα Ρ-32) είναι το ίδιο με εκείνο της ζώνης έργων.
1.4. Ζώνη έργων
Ανάλογα με την κατηγορία της οδού ως προς το περιβάλλον της επαναλαμβάνεται η τοποθέτηση της πινακίδας ορίου ταχύτητας Ρ-32 ανά αποστάσεις:
| • | σε υπεραστικές και περιαστικές οδούς εφόσον το μήκος της ζώνης έργων υπερβαίνει τα 1000 m, κάθε 1000 m |
| • | σε αστικές οδούς στην αρχή κάθε οικοδομικού τετραγώνου που περιλαμβάνεται σε όλο το μήκος του εργοταξίου. |
Για την οριοθέτηση του κυκλοφοριακού χώρου χρησιμοποιούνται οι πληροφοριακές πινακίδες Π-77 ή Π-78.
1.5. Ζώνη συναρμογής εξόδου
Σ' αυτήν τοποθετούνται πινακίδες αντίστοιχες με εκείνες της ζώνης συναρμογής εισόδου, οι οποίες κατευθύνουν τους οδηγούς προς το υφιστάμενο οδόστρωμα με τις κανονικές λωρίδες κυκλοφορίας της οδού.
Οι πινακίδες προειδοποίησης για έργα επί της οδού (Κ-20) δεν επιτρέπεται να τοποθετούνται στο μήκος της εν λόγω ζώνης.
Όπως και στη ζώνη συναρμογής εισόδου, και εδώ επιτρέπεται, σε ιδιαίτερα δυσμενείς συναρμογές, να καθορίζεται μικρότερο όριο ταχύτητας από εκείνο που ισχύει στη ζώνη έργων (αυτό να αποφεύγεται με κάθε τρόπο).
1.6. Ζώνη αποκατάστασης της κυκλοφορίας
Σε αυτήν τοποθετούνται:
| • | οι πινακίδες άρσης ορίου ταχύτητας Ρ-37 |
| • | οι πινακίδες άρσης των λοιπών ρυθμίσεων, που είχαν επιβληθεί στην περιοχή του εργοταξίου Ρ-36 |
2. Κατασκευαστικά Χαρακτηριστικά Πινακίδων
2.1. Μέγεθος
Οι πινακίδες που χρησιμοποιούνται στην εργοταξιακή σήμανση είναι του ιδίου μεγέθους με αυτές της μόνιμης σήμανσης του οδικού τμήματος, στο οποίο τοποθετούνται.
Κατ' εξαίρεση, και μόνο σε περίπτωση ζώνης ιδιαίτερα δυσχερούς ή μεγάλης επικινδυνότητας, μπορεί να χρησιμοποιούνται πινακίδες διαφορετικού μεγέθους από αυτές της μόνιμης σήμανσης, με εφαρμογή της διαδικασίας που περιγράφεται στην παράγραφο 1, Παράρτημα Α.
Όλες οι πινακίδες αναγγελίας κινδύνου (Κ) και οι ρυθμιστικές (Ρ) κατασκευάζονται σε τετράγωνο πλαίσιο με στρογγυλεμένες γωνίες με ακτίνα r = 30 mm ή όπως ορίζεται στα σχέδια των πινακίδων που παρουσιάζονται στο Παράρτημα Β.
2.2. Χρώμα
Το βασικό στοιχείο διαφοροποίησης της εργοταξιακής από τη μόνιμη σήμανση επιτυγχάνεται με χρώμα φθορίζον κίτρινο σε όλο το υπόβαθρο των πληροφοριακών πινακίδων (βλέπε Παράρτημα Β), ενώ στις ορθογώνιες πινακίδες ρυθμιστικές και κινδύνου (Κ και Ρ) το κίτρινο υπόβαθρο περιορίζεται στην επιφάνεια μεταξύ του τριγωνικού ή κυκλικού σχήματος των πινακίδων του Κώδικα Οδικής Κυκλοφορίας και του ορθογωνίου πλαισίου (βλέπε Τυπικά Σχέδια Παράρτημα Β).
Οι χρωματικές περιοχές του φθορίζοντος κίτρινου χρώματος κατά την ημέρα και τη νύκτα ορίζονται αντίστοιχα στον Πίνακα Δ-4, ενώ οι ελάχιστες τιμές του συντελεστή αντανακλαστικότητας R' ορίζονται στον Πίνακα Δ-5 (βλέπε Παράρτημα Δ).
Επισημαίνεται ότι:
| • | το κίτρινο χρώμα του εσωτερικού υποβάθρου (που προβλέπεται από τον Κώδικα Οδικής Κυκλοφορίας) αντικαθίσταται με λευκό σε όλες τις πινακίδες αναγγελίας κινδύνου (Κ) και στην Ρ-1, |
| • | στην περίμετρο του ορθογωνίου που υλοποιείται με κίτρινο φθορίζον χρώμα δεν επιτρέπεται η τοποθέτηση μαύρης γραμμής ως πλαίσιο, ώστε να υπάρχει διαφοροποίηση από τις μόνιμες πινακίδες παρόμοιας μορφής που τοποθετούνται π.χ. στις περιοχές σχολείων. |
Όσες πινακίδες τοποθετούνται για τις ανάγκες της εργοταξιακής σήμανσης, εφόσον πρόκειται να παραμείνουν και για την κανονική λειτουργία του τελικού έργου, αυτές θα πρέπει να είναι όμοιες με τις συμβατικές πινακίδες που χρησιμοποιούνται για τη μόνιμη σήμανση.
2.3. Υλικά κατασκευής
Το σώμα των πινακίδων κατασκευάζεται από υλικό ίδιο με αυτό των πινακίδων της μόνιμης σήμανσης του εκάστοτε οδικού τμήματος.
Το αντανακλαστικό υλικό (της πρόσθιας επιφάνειας) των πινακίδων θα είναι μιας κατηγορίας ανώτερης από αυτή της μόνιμης σήμανσης που υπάρχει στο οδικό τμήμα, δηλαδή τύπου ΙΙ αντί Ι ή τύπου ΙΙΙ αντί ΙΙ.
Το υπόβαθρο κίτρινου χρώματος θα είναι από φθορίζον αντανακλαστικό υλικό, τύπου ΙΙ ή τύπου ΙΙΙ σύμφωνα με τα οριζόμενα στην προηγούμενη παράγραφο.
Ειδικά όμως οι πινακίδες οριοθέτησης των έργων, θα φέρουν αντανακλαστικό υλικό κατηγορίας τύπου ΙΙ (βλέπε προδιαγραφή Σ-311/86 και [Π] ΔΜΕΟ/ε/Ο/1102/1977).
2.4. Στήριξη πινακίδων
Σε θέσεις όπου, με επαρκή αιτιολόγηση, δεν είναι δυνατή η τοποθέτηση πινακίδων με μόνιμη στήριξη (πάκτωση στο έδαφος), καθώς και σε περιπτώσεις εργοταξίων μικρής διάρκειας (όπου χρησιμοποιούνται μετακινητές πινακίδες), θα πρέπει οι χρησιμοποιούμενες βάσεις στήριξης να προσφέρουν επαρκή ευστάθεια έναντι της ανεμοπίεσης. Οι βάσεις στήριξης θα είναι προκατασκευασμένες από σκυρόδεμα ή χάλυβα ή άλλο ανακυκλωμένο σκληρό υλικό (βλέπε Σχήμα 4-1) και έχουν σχήμα ορθογωνικό με διαστάσεις και βάρος που θα καλύπτουν τις απαιτήσεις ευστάθειας χωρίς την τοποθέτηση πρόσθετων φορτίων. Το ύψος της βάσης στήριξης δεν πρέπει να υπερβαίνει τα 120 mm, οι δε γωνίες και ακμές πρέπει να είναι στρογγυλεμένες.
Για τις πινακίδες που τοποθετούνται σε μόνιμη στήριξη θα εφαρμόζονται τα οριζόμενα στο Μέρος 4 Στήριξη Πινακίδων Σήμανσης των ΟΜΟΕ-ΚΣΑ και ειδικά για τις μετακινητές πινακίδες θα εφαρμόζονται οι απαιτήσεις για παθητική ασφάλεια κ.τ.λ., που ορίζονται στο κεφάλαιο 4 του εν λόγω Μέρους 4.
Οι πινακίδες σήμανσης τοποθετούνται σε επαρκές ύψος, ώστε να γίνονται έγκαιρα αντιληπτές από τους οδηγούς. Το ελάχιστο ύψος του κάτω άκρου της πινακίδας από την επιφάνεια κυκλοφορίας ορίζεται σε 1,20 m για υπεραστικές και περιαστικές οδούς και σε 2,30 m για αστικές, εφόσον υπάρχει κίνηση πεζών κάτω από αυτές. Τοποθέτηση πινακίδων (π.χ. σε τριγωνικές βάσεις), με ύψος του κάτω άκρου της πινακίδας από την επιφάνεια κυκλοφορίας όχι μικρότερο του 1,00 m, επιτρέπεται μόνο σε εργοτάξια μικρής διάρκειας (≤48 ώρες). Σε καμιά περίπτωση δεν επιτρέπεται η χρησιμοποίηση πρόσθετων στοιχείων για την αύξηση της ευστάθειας έναντι της ανεμοπίεσης, για λόγους προστασίας της Οδικής Ασφάλειας.
Η πλευρική απόσταση του άκρου των πινακίδων από την ακμή του οδοστρώματος ή από το όριο του διάδρομου κυκλοφορίας οχημάτων θα είναι:
| • | σε αστικές οδούς: ελάχιστη 0,50 m, επιθυμητή 1,50 m |
| • | σε υπεραστικές: ελάχιστη 1,50 m, επιθυμητή 2,50 m. |
Οι πινακίδες οριοθέτησης των έργων (Π-77, Π-78) τοποθετούνται απευθείας στη βάση στήριξης, με ύψος (y) της κατώτερης ακμής τους από την επιφάνεια κυκλοφορίας περίπου 0,20 m. Σε όλο των μήκος της ζώνης έργων επιβάλλεται να διατηρείται σταθερά το ίδιο ύψος της στέψης των πινακίδων από το οδόστρωμα κυκλοφορίας.
Επιτρέπεται η χρησιμοποίηση και αναδιπλούμενων (roll-up signs) ή περιστρεφόμενων πινακίδων διπλής όψης.
|
|

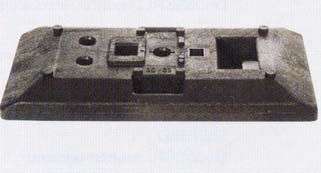

από ανακυκλωμένο υλικό |

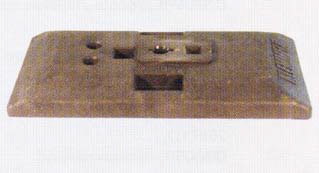

από χυτοσίδηρο |
Σχήμα 2.4-1: Ενδεικτικοί τύποι βάσεων στήριξης ορθοστατών πινακίδων
2.5. Πρόσθετες πινακίδες
Οι πρόσθετες πληροφοριακές πινακίδες (π.χ. Πρ-1), στις κύριες πινακίδες σήμανσης, κατασκευάζονται από το ίδιο υλικό και σε ανάλογο μέγεθος.
